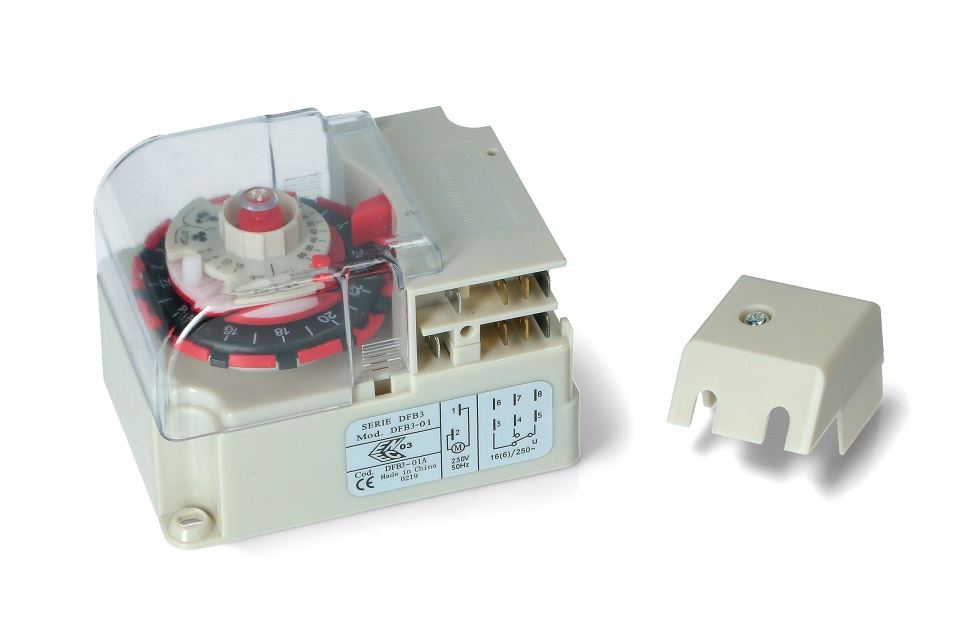

Horloge TEMPOMATIC DFB 3 - Réf 5437
Interrupteur Horaire TEMPOMATIC DFB3 – Horloge Journalière Spécifique Dégivrage
L’interrupteur horaire TEMPOMATIC DFB3 est une horloge journalière spécialement conçue pour les systèmes de dégivrage des chambres froides. Équivalente au modèle Bigatti DB3.83, elle offre un contrôle simple et efficace grâce à son cadran à curseur et ses contacts inverseurs. Idéale pour les environnements professionnels, cette horloge garantit une gestion précise du dégivrage et du retard de ventilation.
Caractéristiques principales :
Conception dédiée au dégivrage :
- Programmation spécifique pour contrôler les cycles de dégivrage (T1) et le retard de ventilation (T2).
Fiabilité :
- Pas de réserve de marche, l’horloge fonctionne uniquement sous alimentation continue.
Installation facile :
- Fixation rapide sur rail mural, idéale pour les systèmes de réfrigération professionnels.
Double contact inverseur :
- Permet de gérer simultanément deux fonctions indépendantes.
Caractéristiques techniques :
Caractéristique | Détail |
---|---|
Marque | TEMPOMATIC |
Référence | DFB3 |
Tension | 230 Vac (+10/-15%) |
Puissance | 4 W |
Contact | 2 inverseurs |
Indication heure | Curseur |
Intensité contact | 16 A |
Réserve de marche | Aucune |
Programmation | Par segments |
Commutation | Par came |
Norme | CE |
Dimensions (HxLxP) | 100 x 70 x 70 mm |
Origine | République Tchèque (CZ) |
Applications :
L’horloge TEMPOMATIC DFB3 est conçue pour des applications spécifiques de réfrigération :
- Dégivrage des chambres froides : Contrôle précis des cycles de dégivrage (T1).
- Retard de ventilation : Gestion du temps d’attente avant l’activation du ventilateur (T2).
- Convient aux chambres froides positives et négatives.
Avantages du produit :
Simplicité d’utilisation :
- Interface intuitive avec curseur pour une programmation rapide et facile.
Gestion indépendante des fonctions :
- Double contact inverseur pour contrôler le dégivrage et la ventilation séparément.
Adapté aux chambres froides négatives :
- Compatible avec les environnements exigeants nécessitant un retard de ventilation.
Construction robuste :
- Conçu pour résister aux contraintes des systèmes de réfrigération industriels.
Conseils du PRO :
Installation :
- Coupez l’alimentation électrique avant toute manipulation.
- Fixez l’horloge sur un rail mural en suivant les schémas de raccordement.
Usage spécifique :
- Ce produit est conçu exclusivement pour les chambres froides. Il n’est pas adapté pour les systèmes de chauffage.
Maintenance :
- Vérifiez régulièrement les raccordements et le bon fonctionnement des segments de programmation.
Dimensions : Largeur = 70 mm - Prof = 70 mm - Hauteur = 100 mm
Cadran par curseur : T1 de 0 à 55 minutes - T2 de 0 à 15 minutes

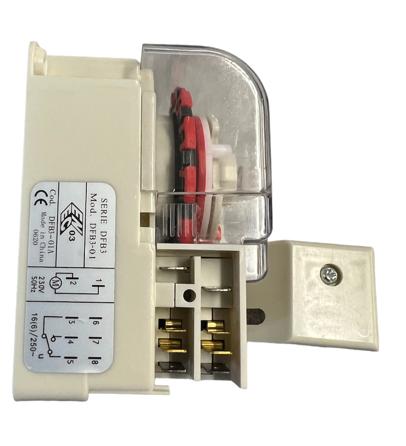

Vues complèmentaires :
Informations raccordements :
Bornes 1 et 2 - Alimentation 220/230 Vac
Bornes 5 : commun T1
Borne 4 : On T1 selon position curseur
Borne 3 : Off T1 selon position curseur
Borne 8 : Commun T2
Borne 7 : On T1 selon position curseur
Borne 6 : Off T1 selon position curseur
Position curseur :
T1 : temps de dégigrage
T2 : Retard ventilation
