Accueil > Catalogue > PIECES DETACHEES > Horloge - Minuterie - Interrupteur horaire > Horloge HAGER EH 111 - Avec réserve de marche - Réf 5426
Brancafroid

Horloge HAGER EH 111 - Avec réserve de marche - Réf 5426

Photos du produit
Sur demande : nous contacter
Disponibilité et vente sur : www.distrifreeze.com
Documents à télécharger

Interrupteur Horaire EH 111 – Horloge Journalière avec Réserve de Marche

L’interrupteur horaire EH 111 est un outil performant et polyvalent, idéal pour automatiser le fonctionnement de divers équipements électriques. Grâce à sa réserve de marche de 200 heures, cet interrupteur conserve sa programmation même en cas de coupure de courant. Sa conception robuste et son cadran à aiguille permettent une utilisation simple et fiable.


Caractéristiques principales :

  1. Programmation précise :

    • 96 segments offrant des cycles de 15 minutes pour une gestion fine.
    • Cadran clair et lisible pour une lecture rapide de l’heure et des plages programmées.
  2. Réserve de marche intégrée :

    • Permet de maintenir la programmation pendant 200 heures en cas de coupure électrique.
  3. Conception robuste :

    • Format 3 modules pour une installation facile sur rail DIN.
  4. Compatibilité universelle :

    • Contact inverseur de 16 A pour gérer directement divers équipements.

Caractéristiques techniques :

CaractéristiqueDétail
MarqueHager Control
RéférenceEH 111
Tension230 Vac (+10/-15%)
Puissance consomméeEnviron 0,5 VA
ContactInverseur
Intensité maximale16 A
ProgrammationJournalière (segments)
Réserve de marche200 heures
Nombre de modules3
Température de fonctionnement-10°C à +45°C
NormeCE
Dimensions (HxLxP1xP2)90 x 54 x 49 x 65 mm
OrigineFrance



Applications :

  • Gestion et automatisation des équipements suivants :
    • Chauffage.
    • Pompes (remplissage, piscine).
    • Éclairages.
    • Dégivrages pour chambres froides.

Avantages de l’interrupteur horaire EH 111 :

  1. Simplicité d’utilisation :

    • Programmation intuitive par segments et lecture directe via le cadran à aiguille.
  2. Fiabilité en cas de coupure :

    • La réserve de marche garantit le maintien de la programmation sans intervention manuelle.
  3. Flexibilité et robustesse :

    • Convient à une large gamme d’applications domestiques et professionnelles.
  4. Installation standard :

    • Format compatible avec la plupart des tableaux électriques.

Conseils du PRO :

  1. Installation :

    • Coupez l’alimentation électrique avant toute manipulation.
    • Montez l’interrupteur sur un rail DIN en suivant le schéma de raccordement fourni.
  2. Manœuvre du cadran :

    • Tournez toujours le cadran dans le sens de la flèche pour éviter d’endommager le mécanisme.
  3. Compatibilité avec les équipements :

    • Vérifiez que la consommation électrique de l’appareil raccordé ne dépasse pas 16 A. Si nécessaire, utilisez un relais.
  4. Maintenance :

    • Nettoyez régulièrement l’appareil pour assurer son bon fonctionnement.


                                                                Horloge EH 111  Made in France


                                        Dimensions : Largeur = 54 mm - Prof 1 = 49 mm - Prof 2 = 65 mm - Hauteur = 90 mm


                                                  Cadran : 24H - Repère tous les 2 heures par affichage - tous les 15 min par trait


Vues complèmentaires :

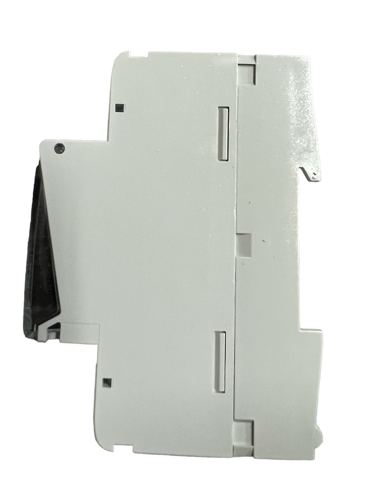

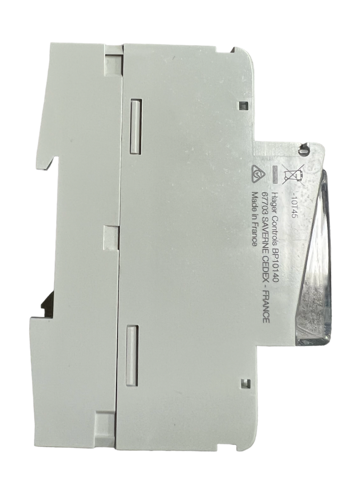

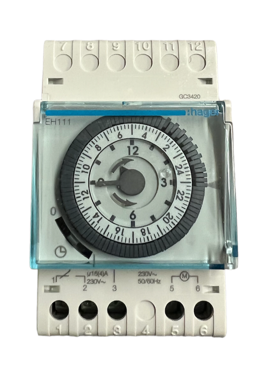

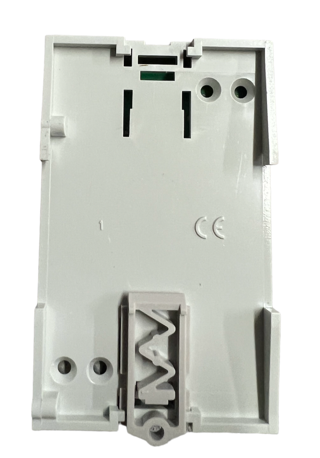

   Vu arrière              Vu côté droit             Vu côté droit                    Face avant EH 111



Informations raccordements :


Bornes 5 et 6 - Alimentation 220/230 Vac

Borne 3 - Commun

Borne 1 - Segments vers l arrière = Fonction ON

               Segments vers l avant = Fonction OFF

Borne 2 - Segments vers l arrière = Fonction OFF

               Segments vers l avant = Fonction ON


Position curseur :


0 - Position arrêt permanent

1 - Position marche permanente

Horloge - Position de marche/arrêt selon la programmation de l'horloge
