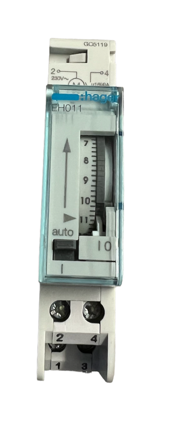

Horloge HAGER EH 011 - Avec réserve de marche - Réf 5430
Interrupteur Horaire EH 011 – Horloge Journalière avec Réserve de Marche
L’interrupteur horaire EH 011 est un dispositif fiable et compact, idéal pour les applications nécessitant une gestion quotidienne précise des équipements électriques. Grâce à sa réserve de marche de 200 heures, cet appareil assure la continuité de son fonctionnement même en cas de coupure de courant. Sa fixation sur rail DIN facilite son intégration dans les installations électriques.
Caractéristiques principales :
Programmation flexible :
- 96 segments pour des commutations toutes les 15 minutes.
- Cadran défilant simple à utiliser.
Réserve de marche intégrée :
- Préserve la programmation pendant 200 heures en cas de coupure d’alimentation.
Design compact :
- Format 1 module (18 mm) pour une intégration facile.
Fiabilité et robustesse :
- Contact sec de 16 A pour une gestion directe des équipements.
Caractéristiques techniques :
| Caractéristique | Détail |
|---|---|
| Marque | Hager Control |
| Référence | EH 011 |
| Tension | 230 Vac (+10/-15%) |
| Puissance consommée | Environ 0,5 VA |
| Contact | Sec |
| Intensité maximale | 16 A |
| Programmation | Journalière (segments) |
| Réserve de marche | 200 heures |
| Nombre de modules | 1 (18 mm largeur totale) |
| Température de fonctionnement | -10°C à +45°C |
| Norme | CE |
| Dimensions (HxLxP1xP2) | 90 x 18 x 43.8 x 59.2 mm |
| Origine | France |
Applications :
- Commande et gestion automatisée :
- Chauffage.
- Pompes (remplissage, piscine).
- Éclairages.
- Dégivrages pour chambres froides.
Avantages de l’interrupteur horaire EH 011 :
Programmation simple :
- Lecture facile de l’heure grâce au cadran et segments intuitifs.
Fiabilité en cas de coupure de courant :
- La réserve de marche garantit le maintien de l’heure et de la programmation.
Compact et facile à installer :
- Format réduit adapté aux tableaux électriques encombrés.
Économique :
- Optimise la consommation électrique grâce à des cycles ON/OFF précis.
Informations de raccordement :
- Bornes 1 et 2 : Alimentation 220/230 Vac.
- Borne 3 : Commun.
- Borne 4 : Contact ON selon la position des segments.
Position des curseurs :
- 0 : Arrêt permanent.
- 1 : Marche permanente.
- Horloge : Fonctionnement automatique selon la programmation.
Conseils du PRO :
Installation :
- Coupez l’alimentation électrique avant de manipuler l’appareil.
- Montez l’appareil sur rail DIN en suivant le schéma de raccordement.
Manœuvre du cadran :
- Toujours tourner le cadran dans le sens de la flèche pour éviter tout dommage mécanique.
Compatibilité avec les équipements :
- Vérifiez que la consommation de l’appareil raccordé ne dépasse pas 16 A.
- Si elle est supérieure, utilisez un relais pour éviter de surcharger l’interrupteur horaire.
Maintenance :
- Nettoyez périodiquement l’appareil pour garantir son bon fonctionnement.
Dimensions : Largeur = 18 mm - Prof 1 = 43,8 mm - Prof 2 = 59,5 mm - Hauteur = 90 mm
Cadran : 24H - Repère tous les heures par affichage - tous les 15 min par trait
Vues complèmentaires :
