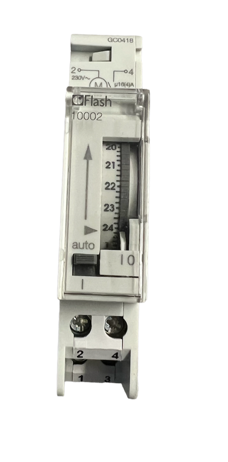

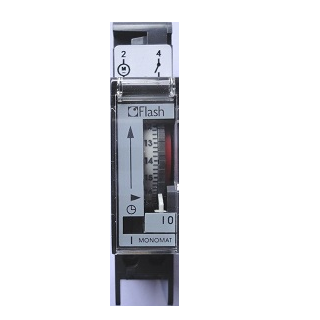

Horloge FLASH monomat 10002 - Avec réserve de marche - Réf 3020

Interrupteur Horaire FLASH 10002 – Horloge Journalière avec Réserve de Marche

L’interrupteur horaire FLASH 10002 est une solution performante et compacte pour automatiser l’arrêt et l’enclenchement d’équipements électriques. Son cadran défilant et sa réserve de marche de 200 heures en cas de coupure de courant garantissent une utilisation simple et fiable. Conçu pour une installation rapide sur rail DIN, cet appareil est parfait pour des applications domestiques et professionnelles.

Caractéristiques principales :

1. Programmation simple et flexible :

   • 96 segments pour une programmation par cycle de 15 minutes.
   • Lecture facile grâce à un cadran défilant avec des repères horaires précis.

2. Réserve de marche :

   • Assure la conservation des réglages et de l’heure pendant 200 heures en cas de coupure d’alimentation.

3. Installation compacte :

   • Taille réduite avec un format de 1 module (18 mm), idéal pour des tableaux électriques encombrés.

4. Sécurité et robustesse :

   • Contact sec avec une intensité maximale de 16 A, adapté à une large gamme d’applications.

Caractéristiques techniques :

Applications :

• Arrêt ou enclenchement automatique d’équipements :
  • Chauffage.
  • Pompes de remplissage.
  • Pompes de piscine.
  • Dégivrages de chambres froides.
  • Éclairages et autres équipements.

Avantages de l’interrupteur horaire FLASH 10002 :

1. Simplicité d’utilisation :

   • Programmation intuitive via segments.
   • Lecture directe des cycles programmés.

2. Continuité en cas de coupure :

   • La réserve de marche évite de réinitialiser l’horloge après une panne électrique.

3. Gain d’espace :

   • Format compact permettant une intégration facile dans tout tableau électrique.

4. Efficacité énergétique :

   • Permet d’automatiser les cycles ON/OFF pour optimiser la consommation électrique.

Conseils du PRO :

1. Installation :

   • Coupez l’alimentation électrique avant toute manipulation.
   • Installez l’appareil sur rail DIN et suivez le schéma de raccordement pour un montage sécurisé.

2. Manipulation :

   • Tournez toujours le cadran dans le sens des aiguilles d’une montre pour préserver le mécanisme.

3. Compatibilité avec les équipements :

   • Vérifiez que la consommation de l’appareil raccordé est inférieure ou égale à 16 A. Pour des charges supérieures, utilisez un relais.

FAQ :

1. Puis-je alimenter directement un moteur ou une pompe ?

• Oui, à condition que la charge soit inférieure ou égale à 16 A. Pour des charges plus importantes, un relais est requis.

2. Qu’est-ce que la "réserve de marche" ?

• En cas de coupure d’alimentation, le cadran conserve ses réglages et l’heure pendant 200 heures, garantissant une continuité sans interruption.

Informations complémentaires :

Raccordements :

• Bornes 1 et 2 : Alimentation 220/230 Vac.
• Borne 3 : Commun.
• Borne 4 : Active selon la position des segments (ON).

Position du curseur :

• 0 : Arrêt permanent.
• 1 : Marche permanente.
• Horloge : Mode automatique basé sur la programmation horaire.

                                        Dimensions : Largeur = 18 mm - Prof 1 = 43,8 mm - Prof 2 = 59,5 mm - Hauteur = 90 mm

                                                  Cadran : 24H - Repère tous les heures par affichage - tous les 15 min par trait

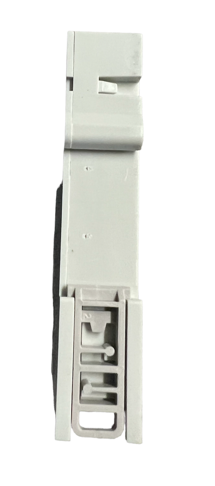

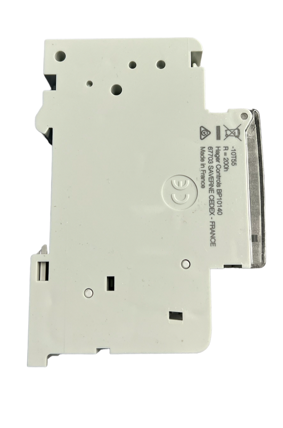

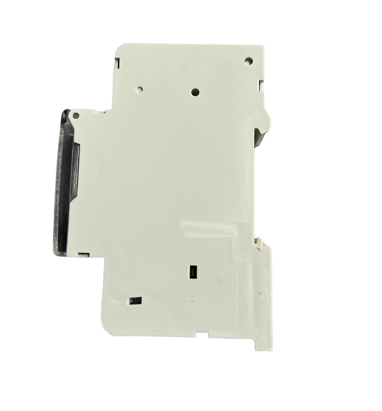

Vues complèmentaires :
