Horloge FLASH HO13302 - Avec réserve de marche - Réf 5425

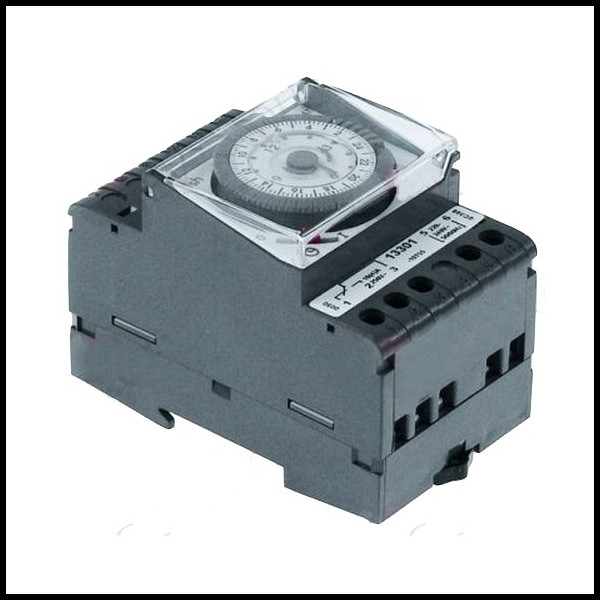

Interrupteur Horaire FLASH Compact 13301 – Horloge Journalière avec Cadran à Aiguille et Réserve de Marche
L’interrupteur horaire FLASH Compact 13301 est une solution performante et fiable pour l’automatisation des équipements électriques. Grâce à sa réserve de marche de 200 heures, il conserve ses réglages et l’heure en cas de coupure d’alimentation, garantissant une continuité opérationnelle. Facile à installer et à utiliser, ce dispositif est idéal pour des applications variées, notamment dans les environnements domestiques et professionnels.
Caractéristiques principales :
Programmation flexible :
- 96 segments permettant des cycles de 15 minutes.
- Lecture simple des plages horaires actives via un cadran analogique précis.
Réserve de marche :
- Conserve l’heure et les réglages pendant 200 heures en cas de coupure d’alimentation, évitant ainsi les remises à l’heure.
Installation polyvalente :
- Fixation rapide et standardisée sur rail DIN.
Robustesse et sécurité :
- Contact inverseur capable de supporter jusqu’à 16 A, idéal pour gérer des charges électriques modérées.
Caractéristiques techniques :
| Caractéristique | Détail |
|---|---|
| Marque | Hager Control |
| Référence | 13301 |
| Tension | 230 Vac (+10/-15%) |
| Puissance consommée | Environ 0,5 VA |
| Réserve de marche | 200 heures |
| Contact | Inverseur |
| Intensité maximale | 16 A |
| Programmation | Par segments (96 commutations) |
| Température de fonctionnement | -10°C à +45°C |
| Nombre de modules | 3 (54 mm largeur totale) |
| Norme | CE |
| Dimensions (HxLxP1xP2) | 90 x 54 x 49 x 65 mm |
| Origine | France |
Applications :
- Gestion automatique des équipements électriques :
Chauffages, pompes de remplissage, pompes de piscine, dégivrages de chambres froides, éclairages, etc.
Avantages de l’interrupteur horaire FLASH Compact 13301 :
Flexibilité d’utilisation :
- Programmation précise avec des cycles de 15 minutes.
- Lecture directe grâce au cadran horaire avec repères clairs.
Continuité opérationnelle :
- La réserve de marche garantit la conservation des réglages en cas de coupure de courant.
Installation simple :
- Compatible avec les rails DIN standard pour une intégration rapide dans tout tableau électrique.
Économie d’énergie :
- Permet d’automatiser les cycles ON/OFF, réduisant ainsi les consommations inutiles.
Conseils du PRO :
Installation :
- Coupez toujours l’alimentation électrique avant de manipuler l’appareil.
- Montez-le sur un rail DIN en suivant le schéma de raccordement fourni.
Manipulation :
- Tournez toujours le cadran dans le sens des aiguilles d’une montre pour éviter d’endommager le mécanisme.
Compatibilité avec les équipements :
- Vérifiez que la consommation de l’appareil raccordé est inférieure ou égale à 16 A. Pour des charges supérieures, utilisez un relais.
FAQ :
1. Puis-je alimenter directement un moteur ou une pompe ?
- Oui, si la consommation est inférieure ou égale à 16 A. Pour des charges supérieures, un relais est nécessaire.
2. Qu’est-ce que "réserve de marche" ?
- Cela signifie que l’horloge conserve l’heure et les réglages pendant 200 heures en cas de coupure d’alimentation.
Informations complémentaires :
Raccordements :
- Bornes 5 et 6 : Alimentation 220/230 Vac.
- Borne 3 : Commun.
- Borne 1 : Segments vers l’arrière = ON, vers l’avant = OFF.
- Borne 2 : Segments vers l’arrière = OFF, vers l’avant = ON.
Position du curseur :
- 0 : Arrêt permanent.
- 1 : Marche permanente.
- Horloge : Suivi de la programmation horaire.
Dimensions : Largeur = 54 mm - Prof 1 = 49 mm - Prof 2 = 65 mm - Hauteur = 90 mm
Cadran : 24H - Repère tous les 2 heures par affichage - tous les 15 min par trait
