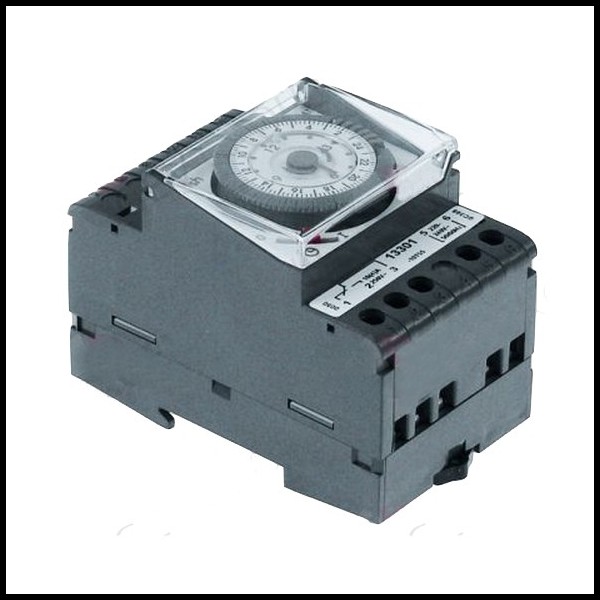

Horloge FLASH HO13301 - Sans réserve de marche - Réf 3022

Interrupteur Horaire FLASH Compact 13301 – Horloge Journalière avec Cadran à Aiguille

⚠ Produit en rupture de stock

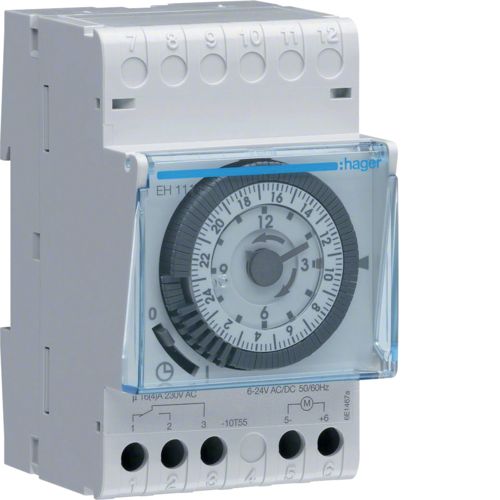

👉 Alternative disponible : Modèle 13302 (avec réserve de marche).

L’interrupteur horaire FLASH Compact 13301 est une solution pratique et économique pour gérer automatiquement les équipements électriques selon un programme horaire. Avec son cadran à aiguilles, sa programmation par segments, et sa simplicité d’utilisation, il est idéal pour les installations domestiques et professionnelles nécessitant une gestion quotidienne.

Caractéristiques principales :

1. Programmation précise :

   • 96 segments permettant des cycles de 15 minutes.
   • Lecture directe de l’heure et des plages actives grâce au cadran horaire.

2. Sans réserve de marche :

   • Le cadran s’arrête en cas de coupure d’alimentation. Une remise à l’heure est nécessaire une fois le courant rétabli.

3. Installation polyvalente :

   • Fixation rapide et sûre sur rail DIN.

4. Fiabilité et sécurité :

   • Contact inverseur de 16 A, adapté aux charges modérées.

Caractéristiques techniques :

Applications :

• Gestion automatique des équipements électriques :
  Chauffages, pompes de remplissage, pompes de piscine, dégivrages de chambres froides, éclairages, etc.

Avantages de l’interrupteur horaire FLASH Compact 13301 :

1. Flexibilité d’utilisation :

   • Programmation précise par cycles de 15 minutes.
   • Lecture simple et rapide grâce au cadran horaire.

2. Installation simplifiée :

   • Fixation facile sur rail DIN, compatible avec la plupart des tableaux électriques.

3. Économie d’énergie :

   • Permet d’automatiser les cycles ON/OFF pour réduire les consommations inutiles.

Conseils du PRO :

1. Installation :

   • Coupez toujours l’alimentation électrique avant toute manipulation.
   • Fixez l’appareil sur un rail DIN en suivant les schémas de raccordement.

2. Manipulation :

   • Tournez le cadran dans le sens des aiguilles d’une montre uniquement pour éviter d’endommager le mécanisme.

3. Compatibilité avec les équipements :

   • Vérifiez que la charge de l’équipement raccordé est inférieure ou égale à 16 A. Pour des charges plus importantes, utilisez un relais.

FAQ :

1. Puis-je alimenter directement un moteur ou une pompe ?

• Oui, si la consommation est inférieure ou égale à 16 A. Pour des charges supérieures, il est nécessaire d’ajouter un relais.

2. Qu’est-ce que "sans réserve de marche" ?

• En cas de coupure d’alimentation, l’horloge s’arrête et perd sa synchronisation horaire. Elle devra être remise à l’heure une fois l’alimentation rétablie.

Informations complémentaires :

Raccordements :

• Bornes 5 et 6 : Alimentation 220/230 Vac.
• Borne 3 : Commun.
• Borne 1 : Segments vers l’arrière = ON, vers l’avant = OFF.
• Borne 2 : Segments vers l’arrière = OFF, vers l’avant = ON.

Position du curseur :

• 0 : Arrêt permanent.
• 1 : Marche permanente.
• Horloge : Suivi de la programmation horaire.

Produits de remplacement disponibles :

1. Modèle 13302 :
   • Avec réserve de marche de 200 heures pour conserver l’heure et les réglages en cas de coupure d’alimentation.

                                        Dimensions : Largeur = 54 mm - Prof 1 = 49 mm - Prof 2 = 65 mm - Hauteur = 90 mm

                                                  Cadran : 24H - Repère tous les 2 heures par affichage - tous les 15 min par trait

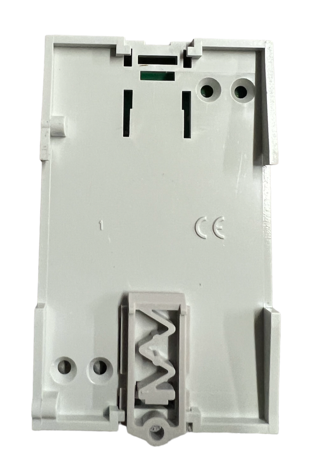

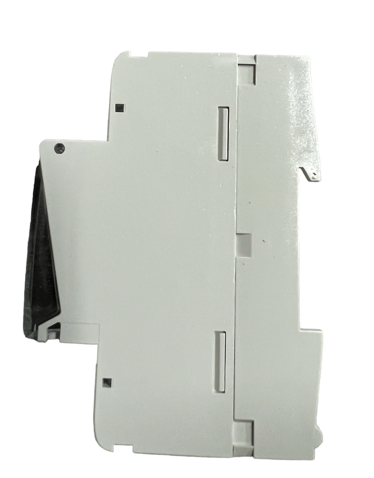

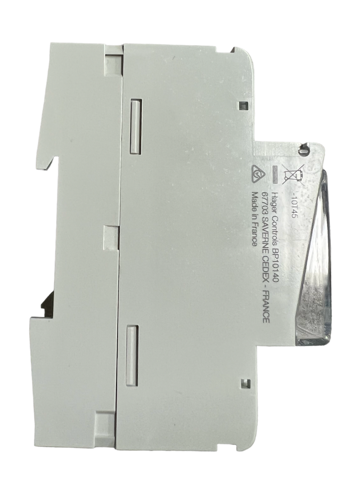

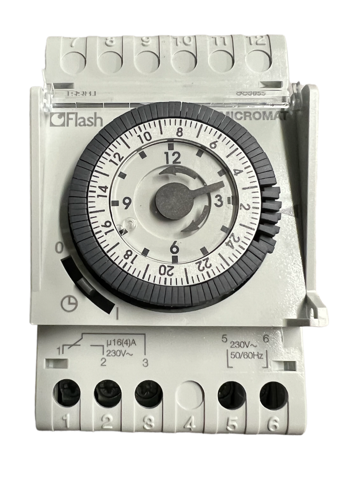

Vues complèmentaires :
