Horloge FLASH compact 16021 - Avec réserve de marche - Réf 5684

Interrupteur Horaire FLASH Compact 16021 – Horloge Journalière avec Réserve de Marche

⚠ Matériel non disponible
👉 Remplaçable par : NAPA D ou NAPA ED.

L’interrupteur horaire FLASH Compact 16021 est une solution fiable pour la gestion automatique d’équipements électriques selon un programme horaire. Son cadran à aiguilles et sa programmation par segments offrent une grande simplicité d’utilisation. Avec une réserve de marche de 200 heures, il conserve sa programmation même après une coupure de courant, garantissant une continuité opérationnelle.

Caractéristiques principales :

1. Programmation flexible :

   • 96 segments pour des cycles de 15 minutes.
   • Options ON/OFF configurables directement sur le cadran.

2. Réserve de marche :

   • 200 heures en cas de coupure d’alimentation, permettant de conserver l’heure et les réglages.

3. Installation polyvalente :

   • Fixation sur rail DIN ou montage mural.

4. Fiabilité et sécurité :

   • Contact inverseur de 16 A, adapté pour des charges modérées.
   • Indicateur manuel pour activer une commutation temporaire sans modifier la programmation.

Caractéristiques techniques :

Applications :

• Gestion d’équipements électriques :
  Chauffages, pompes de remplissage, pompes de piscine, systèmes de dégivrage, éclairages, etc.

Avantages de l’interrupteur horaire FLASH Compact 16021 :

1. Programmation précise :

   • Segments de 15 minutes offrant une flexibilité pour des cycles courts ou longs.

2. Continuité en cas de coupure de courant :

   • Grâce à sa réserve de marche de 200 heures, il n’est pas nécessaire de reprogrammer l’horloge après une panne.

3. Facilité d’installation et d’utilisation :

   • Fixation facile sur rail DIN ou mur.
   • Indicateurs clairs pour la configuration des cycles ON/OFF.

4. Économie d’énergie :

   • Permet d’automatiser l’arrêt et la mise en marche des équipements, réduisant ainsi les consommations inutiles.

Conseils du PRO :

1. Installation :

   • Coupez toujours l’alimentation électrique avant toute manipulation.
   • Fixez l’interrupteur sur un rail DIN ou un support mural.

2. Manipulation :

   • Tournez le cadran uniquement dans le sens des aiguilles d’une montre pour éviter d’endommager le mécanisme.

3. Compatibilité avec les équipements :

   • Vérifiez que l’équipement raccordé consomme moins de 16 A. Pour des charges supérieures, utilisez un relais.

4. Entretien :

   • Nettoyez régulièrement les connexions pour éviter l’accumulation de poussière ou de corrosion.

FAQ :

1. Puis-je alimenter directement mon moteur ou pompe ?

• Oui, si la consommation de votre équipement est inférieure ou égale à 16 A. Pour une charge supérieure, utilisez un relais.

2. Qu'est-ce que la réserve de marche ?

• Elle permet à l’horloge de conserver sa programmation et l’heure jusqu’à 200 heures après une coupure d’électricité.

Informations complémentaires :

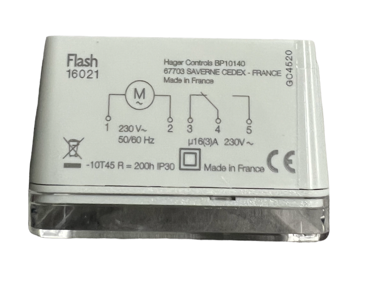

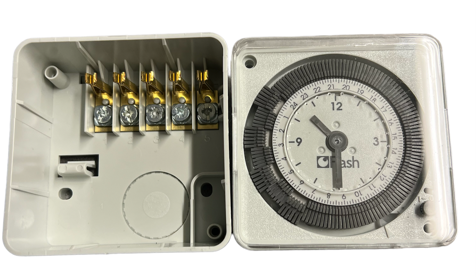

Raccordements :

• Bornes 1 et 2 : Alimentation 220/230 Vac.
• Borne 4 : Commun.
• Borne 3 : Segments vers l’arrière = ON, vers l’avant = OFF.
• Borne 5 : Segments vers l’arrière = OFF, vers l’avant = ON.

Position du curseur :

• En position "1", le commutateur est activé manuellement jusqu’au prochain segment.

Produits de remplacement disponibles :

1. NAPA D :
   • Fonctionnalités similaires avec une configuration améliorée.
2. NAPA ED :
   • Version électronique offrant une précision accrue et des options supplémentaires.

                                        Dimensions : Largeur = 72 mm - Prof  = 48 mm - Hauteur = 72 mm

                                                  Cadran : 24H - Repère tous les 2 heures par affichage - tous les 15 min par trait

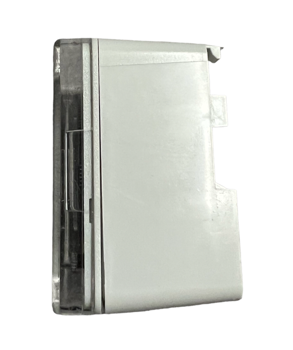

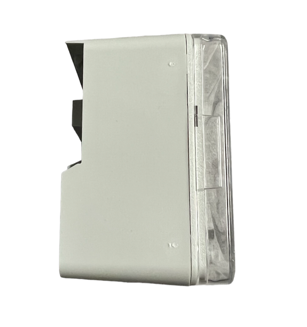

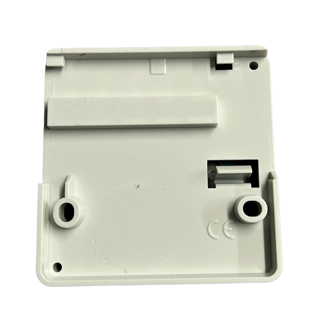

Vues complèmentaires :
