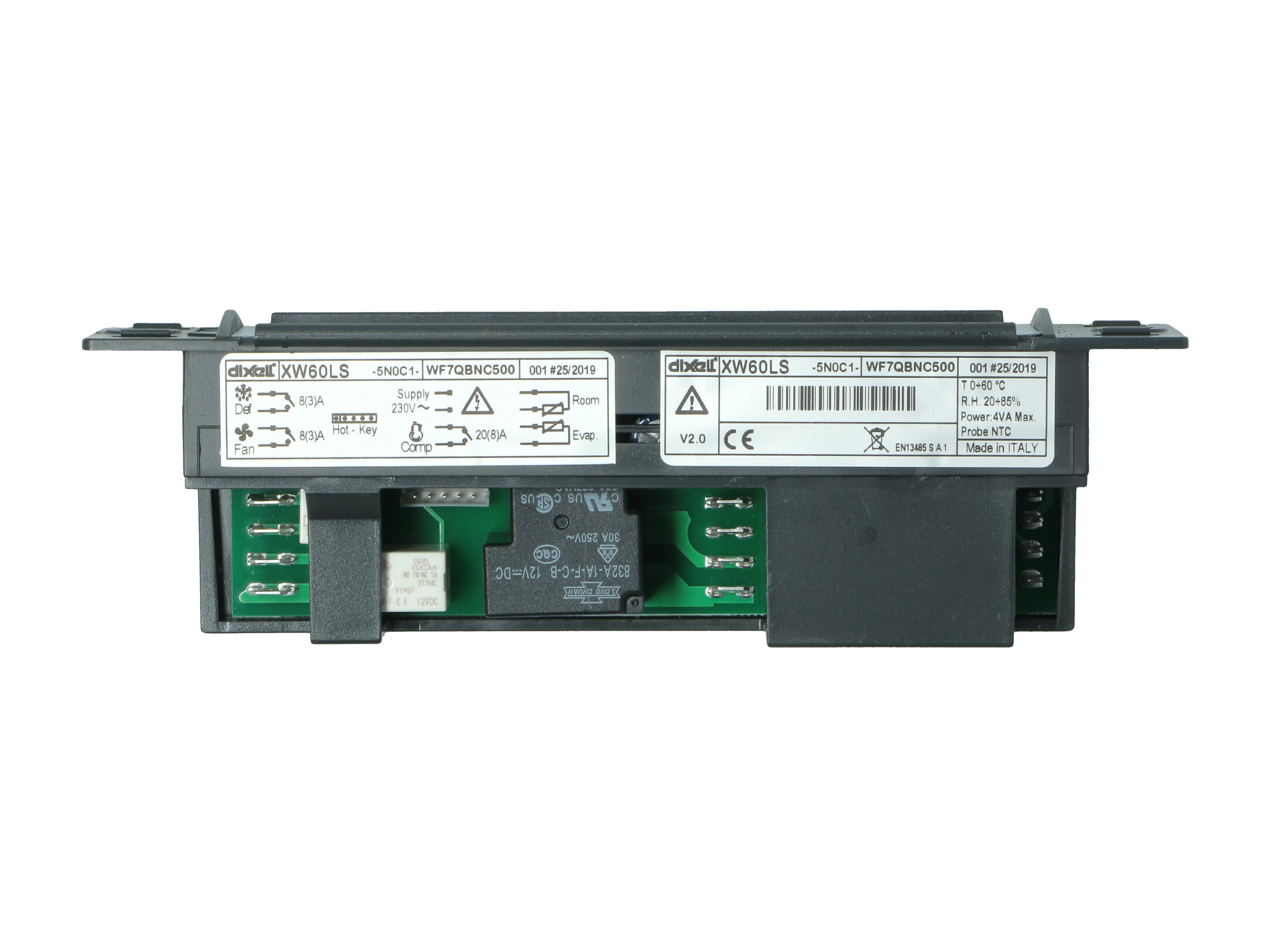

DIXELL - Régulateur de Température XW60LS Réf 4218

Régulateur multifonction pour application ventilée moyenne et basse température

Modèle : XW60LS - 220V
Format : 38 x 185 mm | Montage en façade

Descriptif

Le XW60LS est un régulateur à microprocesseur conçu pour les applications de réfrigération basse température, idéal dans les systèmes de réfrigération ventilée.
Ce régulateur multifonction est équipé de 4 sorties relais permettant de contrôler :

• Le compresseur
• Le dégivrage (électrique ou gaz chaud)
• Les ventilateurs d'évaporateur
• Une sortie configurable (éclairage, alarme ou sortie auxiliaire)

Le modèle intègre une Horloge Temps Réel (RTC) permettant de programmer jusqu'à 6 cycles de dégivrage par jour, personnalisables entre "jours de travail" et "jours de repos".
Il propose également une fonction Jour/Nuit pour optimiser la consommation d'énergie avec des points de consigne distincts.

Ce régulateur est entièrement configurable via le clavier en façade. La programmation des paramètres peut aussi s'effectuer grâce à la Hot Key.

Descriptif Technique

• Marque : DIXELL
• Référence : XW60LS
• Alimentation : 230 V AC (110 V AC ou 24 V AC sur demande)
• Consommation : 5 VA max
• Plage de mesure : -50°C à +150°C (sonde PTC) / -40°C à +110°C (sonde NTC)
• Résolution d'affichage : 0,1°C ou 1°F (configurable)
• Affichage : LED rouge, 3 chiffres (14,2 mm)
• Protection : IP20 (IP65 en option avec joint frontal)
• Boîtier : ABS auto-extinguible
• Conditions d’utilisation : 0 à +60°C | Humidité : 20 à 85 % (sans condensation)
• Température de stockage : -25 à +60°C

Connexions et Interfaces

• Entrées :

  • Jusqu’à 4 sondes NTC/PTC
  • 2 entrées digitales (contact libre de potentiel)

• Sorties relais :

  • Compresseur : relais SPST 20 A (8 A en charge inductive)
  • Ventilateurs : relais SPST 8 A (3 A inductif)
  • Dégivrage : relais SPST 8 A (3 A inductif)
  • Lumière/Alarme/Auxiliaire : relais SPST 8 A ou 16 A (3 A inductif)

• Communication :

  • Interface série TTL standard
  • Compatible Modbus-RTU via module externe XJ485-CX
  • Port Hot Key pour programmation rapide

• Mémoire : EEPROM non volatile (conserve les réglages en cas de coupure de courant)

• Horloge RTC : autonomie 24 heures en cas de coupure de courant

Dimensions et Montage

• Dimensions (L x H x P) : 38 x 185 x 76 mm
• Découpe pour encastrement : 150 x 31 mm
• Montage : en applique
• Distance entre les trous : 165 mm

Contenu du colis

• 1 x Régulateur XW60LS - 220V
• Sondes non incluses (à commander séparément selon besoin)

Points forts

• Gestion complète des fonctions de réfrigération ventilée
• Jusqu'à 6 cycles de dégivrage programmables par jour
• Fonction Jour/Nuit pour économies d'énergie
• Facilité d'installation et de configuration grâce à l'interface intuitive
• Compatibilité Modbus-RTU pour supervision à distance

À propos de la marque DIXELL

DIXELL est une marque du groupe Emerson, multinationale spécialisée dans les solutions technologiques avancées pour l'industrie. Fondée en 1890, Emerson est un leader mondial dans les domaines de l'automatisation, de la réfrigération et du contrôle des processus.
DIXELL conçoit des régulateurs électroniques innovants pour le froid commercial et industriel, les systèmes HVAC et les applications de climatisation.

Précautions d'installation

• Couper l’alimentation électrique avant toute manipulation
• Montage simple avec bornes numérotées
• Conserver le matériel dans un endroit sec entre -25°C et +60°C

Utilisation

Idéal pour les applications de réfrigération ventilée en température moyenne ou basse :

• Chambres froides
• Vitrines réfrigérées
• Entrepôts de stockage frigorifique
