DIXELL - Régulateur de Température XR72CX 5N0C3 Réf 5134
DIXELL - Régulateur de Température XR72CX - 220V - 4 Contacts (16/8/8/5A)
Application : Froid Positif et Négatif - Fonctionnement en Mode Froid
Descriptif du Produit :
Le DIXELL XR72CX (format 32 x 74 mm) est un régulateur électronique à microprocesseur conçu pour les applications de réfrigération à températures moyennes et basses. Il est idéal pour la gestion des chambres froides, vitrines réfrigérées, comptoirs frigorifiques, et autres installations nécessitant un contrôle précis de la température.
Ce modèle dispose de 4 sorties relais permettant de contrôler :
- 1 contact 16A pour le compresseur principal
- 2 contacts 8A pour le dégivrage (électrique ou gaz chaud) et la gestion des ventilateurs d'évaporateur
- 1 contact 5A configurable pour des fonctions auxiliaires comme l'éclairage, un signal d'alarme, ou une seconde unité de compression
Le XR72CX est équipé de 3 entrées pour sondes NTC ou PTC :
- 1 sonde pour la température ambiante
- 1 sonde pour la gestion de la température de dégivrage et du ventilateur
- 1 sonde supplémentaire pour le contrôle de la température du condenseur ou pour l’affichage d’une température spécifique
Horloge Temps Réel (RTC) Intégrée :
- Programmation jusqu’à 6 cycles de dégivrage par jour
- Mode Jour/Nuit pour des réglages de température différenciés, optimisant la consommation d'énergie
- Fonctionnalité idéale pour les environnements professionnels nécessitant des cycles de refroidissement précis
Compatible avec les systèmes de supervision ModBUS-RTU via le port RS485, et la technologie Hot Key pour faciliter la duplication des paramètres.
Caractéristiques Techniques :
- Marque : DIXELL
- Référence : XR72CX - 5N0C3
- Code interne : 5134
- Alimentation : 220 V AC
- Consommation : 4 VA max
- Plage de température de fonctionnement : -5°C à +55°C
- Plage de mesure : -55°C à +150°C
- Résolution de l'affichage : 0,1°C
- Indice de protection : IP65 (protection contre la poussière et les projections d'eau)
- Matériau du boîtier : ABS robuste
- Montage : Encastrable (découpe panneau 71 x 29 mm)
- Affichage : LED numérique
Fonctions et Connectivité :
Nombre de contacts relais :
- 1 contact 16A pour le compresseur
- 2 contacts 8A pour le dégivrage et la ventilation
- 1 contact 5A configurable (éclairage, alarme, deuxième compresseur, etc.)
Entrées sondes :
- 3 entrées pour sondes NTC/PTC : température ambiante, température d'évaporateur, température de condenseur
Entrée digitale configurable :
- Fonctionne comme entrée d'alarme, contact de porte, ou pour des fonctions personnalisées
Connexion RS485 :
- Compatible avec ModBUS-RTU pour la supervision à distance (via module XJ485-CX)
- Hot Key pour la duplication rapide des paramètres
Horloge Temps Réel (RTC) :
- 6 cycles de dégivrage par jour
- Modes travail/vacances avec programmations distinctes
- Mode Économie d’Énergie (Jour/Nuit)
Contenu de l'Emballage :
- 1 x Régulateur DIXELL XR72CX - 5N0C3 (220V)
- Vendu sans sonde (compatible avec sondes NTC/PTC vendues séparément)
Utilisation :
Applications de froid positif et négatif
Idéal pour :
- Chambres froides
- Vitrines réfrigérées
- Comptoirs frigorifiques
- Systèmes de réfrigération ventilée
- Gestion de deux compresseurs ou contrôle auxiliaire
Gestion du dégivrage (électrique ou gaz chaud), de la ventilation, et de l’éclairage
Avantages du Produit :
- 4 relais (16A, 8A, 8A, 5A) pour une gestion complète du compresseur, du dégivrage, de la ventilation et des fonctions auxiliaires
- Horloge Temps Réel (RTC) pour une gestion optimisée des cycles de dégivrage
- Mode Jour/Nuit pour des économies d’énergie
- Interface intuitive et menu simplifié pour une configuration rapide
- Compatible ModBUS-RTU pour supervision à distance
- Hot Key pour la duplication des paramètres
- Permet la gestion de deux compresseurs pour des installations plus complexes
Précautions d’Utilisation :
- Sécurité : Couper l'alimentation électrique avant toute manipulation
- Stockage : Conserver dans un endroit sec entre -25°C et +60°C
Avis des Professionnels :
Le XR72CX 220V est plébiscité pour sa polyvalence et sa robustesse. Il offre un contrôle avancé de la réfrigération, idéal pour les installations commerciales et industrielles nécessitant un suivi précis des températures et des cycles de dégivrage. L'horloge temps réel intégrée est particulièrement appréciée pour la gestion efficace des cycles de fonctionnement, et la possibilité de gérer deux compresseurs est un vrai plus pour des applications complexes.

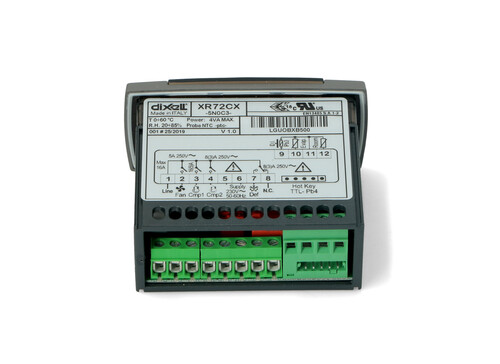

Vue complémentaire :
Dimensions :
- Hauteur x Largeur x Profondeur : 32 x 74 x 60 mm
Montage :
