DIXELL - Régulateur de Température XR70CX 0N0C8 Réf 5132

DIXELL - Régulateur de Température XR70CX - 12V - 4 Contacts 16A

Application : Froid Positif et Négatif - Fonctionnement en Mode Froid

Descriptif du Produit :

Le DIXELL XR70CX (format 32 x 74 mm) est un régulateur électronique à microprocesseur conçu pour les applications de réfrigération à températures moyennes et basses. Il est idéal pour la gestion des chambres froides, vitrines réfrigérées, comptoirs frigorifiques, et autres installations nécessitant un contrôle précis de la température.

Ce modèle dispose de 4 sorties relais (16A) permettant de contrôler :

• Le compresseur (16A)
• Le dégivrage (16A) — compatible avec un dégivrage électrique ou à inversion de cycle (gaz chaud)
• Les ventilateurs d’évaporateur (16A)
• Un contact auxiliaire (16A) — configurable pour l’éclairage, le signal d’alarme, ou d’autres fonctions

Il est équipé de 3 entrées pour sondes NTC ou PTC :

Horloge Temps Réel (RTC) Intégrée :

• Programmation jusqu’à 6 cycles de dégivrage par jour
• Mode Jour/Nuit pour des réglages de température différenciés, optimisant la consommation d'énergie
• Fonctionnalité idéale pour les environnements professionnels nécessitant des cycles de refroidissement précis

Compatible avec les systèmes de supervision ModBUS-RTU via le port RS485, et la technologie Hot Key pour faciliter la duplication des paramètres.

Caractéristiques Techniques :

• Marque : DIXELL
• Référence : XR70CX - 0N0C8
• Code interne : 5132
• Alimentation : 12 V DC
• Consommation : 3 VA max
• Plage de température de fonctionnement : -5°C à +55°C
• Plage de mesure : -55°C à +150°C
• Résolution de l'affichage : 0,1°C
• Indice de protection : IP65 (protection contre la poussière et les projections d'eau)
• Matériau du boîtier : ABS robuste
• Montage : Encastrable (découpe panneau 71 x 29 mm)
• Affichage : LED numérique

Fonctions et Connectivité :

• Nombre de contacts relais :

  • 1 contact 16A pour le compresseur
  • 1 contact 16A pour le dégivrage (électrique ou gaz chaud)
  • 1 contact 16A pour la ventilation
  • 1 contact auxiliaire 16A configurable (éclairage, alarme, etc.)

• Entrées sondes :

  • 3 entrées pour sondes NTC/PTC : température ambiante, température d'évaporateur, température de condenseur

• Entrée digitale configurable :

  • Fonctionne comme entrée d'alarme, contact de porte, ou pour des fonctions personnalisées

• Connexion RS485 :

  • Compatible avec ModBUS-RTU pour la supervision à distance (via module XJ485-CX)
  • Hot Key pour la duplication rapide des paramètres

• Horloge Temps Réel (RTC) :

  • 6 cycles de dégivrage par jour
  • Modes travail/vacances avec programmations distinctes
  • Mode Économie d’Énergie (Jour/Nuit)

Contenu de l'Emballage :

• 1 x Régulateur DIXELL XR70CX - 0N0C8 (12V)
• Vendu sans sonde (compatible avec sondes NTC/PTC vendues séparément)

Utilisation :

• Applications de froid positif et négatif
• Idéal pour :
  • Chambres froides
  • Vitrines réfrigérées
  • Comptoirs frigorifiques
  • Systèmes de réfrigération ventilée
• Gestion du dégivrage (électrique ou gaz chaud), de la ventilation, et de l’éclairage

Avantages du Produit :

• 4 relais 16A puissants pour une gestion complète (compresseur, ventilateur, dégivrage, contact auxiliaire)
• Horloge Temps Réel (RTC) pour une gestion optimisée des cycles de dégivrage
• Mode Jour/Nuit pour des économies d’énergie
• Interface intuitive et menu simplifié pour une configuration rapide
• Compatible ModBUS-RTU pour supervision à distance
• Hot Key pour la duplication des paramètres

Précautions d’Utilisation :

• Sécurité : Couper l'alimentation électrique avant toute manipulation
• Stockage : Conserver dans un endroit sec entre -25°C et +60°C

Avis des Professionnels :

Le XR70CX 12V est plébiscité pour sa polyvalence et sa robustesse. Il offre un contrôle avancé de la réfrigération, idéal pour les installations commerciales et industrielles nécessitant un suivi précis des températures et des cycles de dégivrage. L'horloge temps réel intégrée est particulièrement appréciée pour la gestion efficace des cycles de fonctionnement.

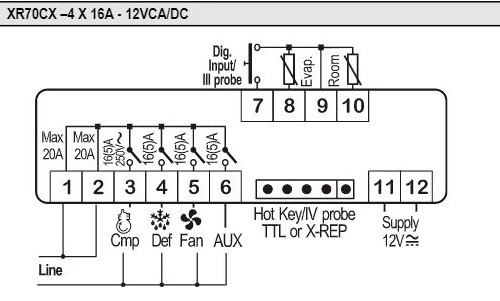

Schéma Électrique :

Dimensions :

• Hauteur x Largeur x Profondeur : 32 x 74 x 60 mm

Montage :
