DIXELL - Régulateur de Température XR60CX 5N0C3 Réf 5131
DIXELL - Régulateur de Température XR60CX - 220V - 3 Contacts (16A / 8A / 8A)
Application : Froid Positif et Négatif - Fonctionnement en Mode Froid
Descriptif du Produit :

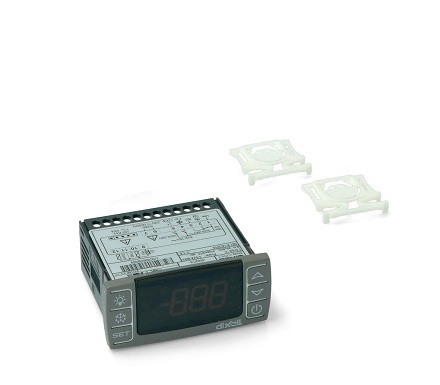

Le DIXELL XR60CX (format 32 x 74 mm) est un régulateur électronique à microprocesseur conçu pour les applications de réfrigération en températures moyennes et basses. Il est parfaitement adapté aux chambres froides, vitrines réfrigérées, comptoirs frigorifiques et autres installations nécessitant un contrôle précis de la température.
Ce modèle dispose de 3 sorties relais permettant de contrôler :
- Le compresseur (16A)
- Le dégivrage (8A) — compatible avec un dégivrage électrique ou à inversion de cycle (gaz chaud)
- La ventilation (8A)
Il est également équipé de 2 entrées pour sondes NTC ou PTC :
- Une pour le contrôle de la température ambiante
- Une seconde, installée sur l’évaporateur, pour la gestion de la température de fin de dégivrage et la ventilation
Grâce à son interface intuitive, ce régulateur est entièrement configurable via le clavier. Il est également compatible avec le protocole ModBUS-RTU grâce à la connexion RS485, ainsi qu’avec la technologie Hot Key pour une programmation rapide des paramètres.
Caractéristiques Techniques :
- Marque : DIXELL
- Référence : XR60CX - 5N0C3
- Code interne : 5131
- Alimentation : 220 V AC
- Consommation : 3 VA max
- Plage de température de fonctionnement : -5°C à +55°C
- Plage de mesure : -55°C à +150°C
- Résolution de l'affichage : 0,1°C
- Indice de protection : IP65 (protection contre la poussière et les projections d'eau)
- Matériau du boîtier : ABS robuste
- Montage : Encastrable (découpe panneau 71 x 29 mm)
- Affichage : LED numérique
Fonctions et Connectivité :
Nombre de contacts relais :
- 1 contact 16A pour le compresseur
- 1 contact 8A pour le dégivrage (électrique ou gaz chaud)
- 1 contact 8A pour la ventilation
Entrées sondes :
- 2 entrées pour sondes NTC ou PTC
- 2 entrées pour sondes NTC ou PTC
Entrée digitale configurable :
- Fonctionne comme entrée d'alarme, contact de porte, ou pour des fonctions personnalisées
Connexion RS485 :
- Compatible avec ModBUS-RTU pour la supervision à distance (via module XJ485-CX)
- Hot Key pour la duplication des paramètres d’un appareil à un autre
Contenu de l'Emballage :
- 1 x Régulateur DIXELL XR60CX - 5N0C3 (220V)
- Vendu sans sonde (compatible avec sondes NTC/PTC vendues séparément)
Utilisation :
- Applications de froid positif et négatif
- Idéal pour les :
- Chambres froides
- Vitrines réfrigérées
- Comptoirs frigorifiques
- Systèmes de réfrigération ventilée
- Gestion du dégivrage (électrique ou gaz chaud) et de la ventilation
Avantages du Produit :
- Économie d’un relais externe grâce à la gestion directe des charges élevées (16A)
- Contacts auxiliaires supplémentaires (8A) pour des fonctions comme l’éclairage ou les alarmes
- Menu intuitif pour une configuration rapide
- Compatibilité ModBUS-RTU pour supervision à distance
- Buzzer intégré pour signaler les alarmes
Précautions d’Utilisation :
- Sécurité : Couper l'alimentation électrique avant toute manipulation
- Stockage : Conserver dans un endroit sec entre -25°C et +60°C
Avis des Professionnels :
Le XR60CX 220V est un régulateur apprécié pour sa polyvalence et sa fiabilité dans des environnements exigeants. Sa compatibilité avec les systèmes de supervision à distance et ses capacités de gestion multi-fonctions en font un choix idéal pour les applications professionnelles de froid commercial.
Schéma Électrique :

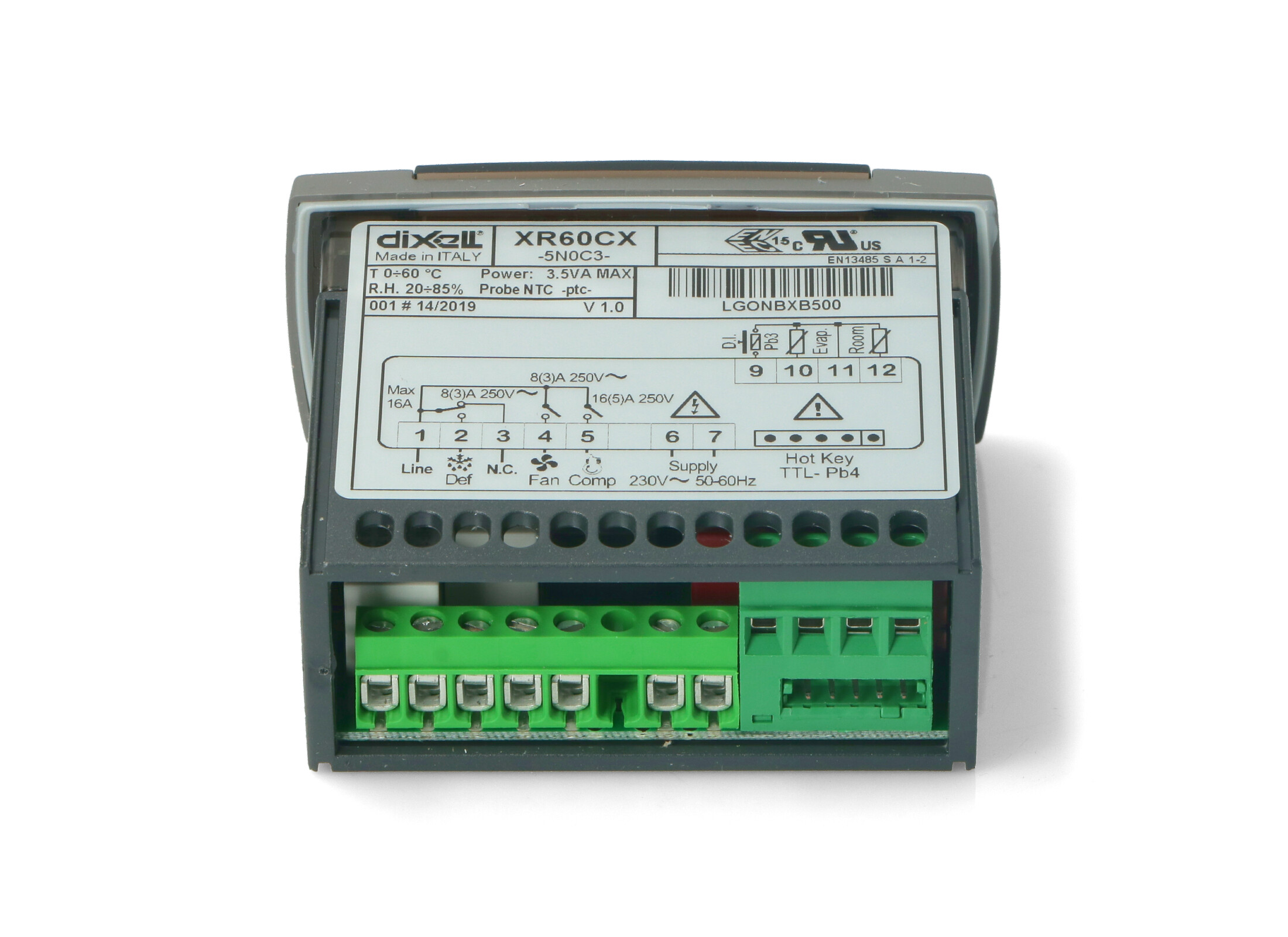

Vue complémentaire :
Dimensions :
- Hauteur x Largeur x Profondeur : 32 x 74 x 60 mm
Montage :
