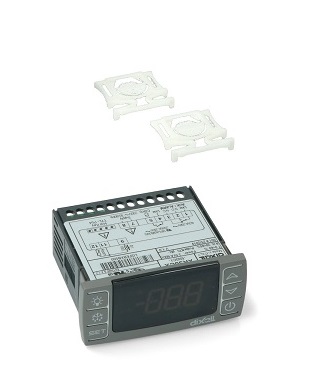

DIXELL - Régulateur de Température XR30CX 5NOC1 Réf 4221

DIXELL - Régulateur de Température XR30CX - 220V - 2 Contacts 20A / 8A

Application : Froid Positif - Fonctionnement en Mode Froid

Le DIXELL XR30CX - 5N0C1 est un régulateur électronique à microprocesseur conçu pour des applications de réfrigération à température positive. Grâce à sa polyvalence, il est idéal pour la gestion de chambres froides, vitrines réfrigérées, comptoirs frigorifiques et autres systèmes de conservation des produits frais.

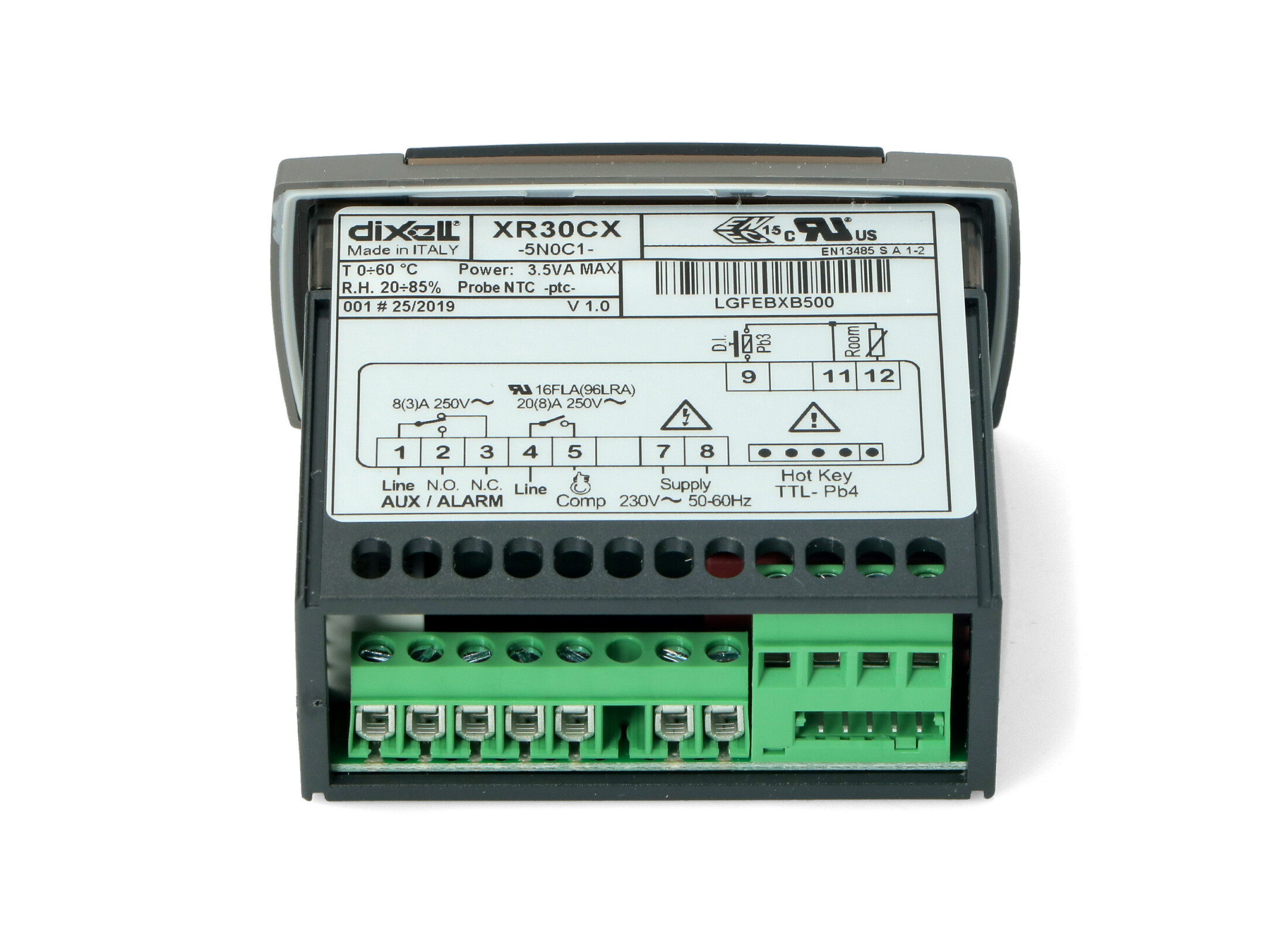

Ce modèle dispose de deux sorties relais :

• 1 relais de 20A pour le contrôle du compresseur
• 1 relais auxiliaire de 8A configurable (éclairage, alarme, ventilateur ou sortie auxiliaire)

Sa compatibilité avec le protocole ModBUS-RTU, via le module externe XJ485-CX, facilite son intégration dans des systèmes de supervision de la gamme Dixell X-WEB. Il permet également une programmation rapide grâce à la technologie Hot Key.

Caractéristiques Techniques :

• Marque : DIXELL
• Référence : XR30CX - 5N0C1
• Code interne : 4221
• Alimentation : 220 V AC
• Consommation : 3 VA max
• Conditions de fonctionnement : -5°C à +55°C
• Plage de mesure : -55°C à +150°C
• Résolution de l'affichage : 0,1°C
• Buzzer intégré : Oui (pour signaler les alarmes)
• Indice de protection (IP) : IP65 (protection contre la poussière et les projections d'eau)
• Boîtier : ABS robuste, conçu pour des environnements industriels
• Montage : Encastrable (découpe panneau 71 x 29 mm)

Fonctions et Connectivité :

• Nombre de contacts :
  • 1 relais de 20A pour le compresseur
  • 1 relais auxiliaire de 8A configurable (éclairage, alarme, ventilateur, etc.)
• Entrées sondes :
  • 2 entrées pour sondes NTC ou PTC

• Entrée digitale configurable :
  • Fonctionne comme une troisième sonde de température ou pour la détection d'événements (porte ouverte, alarme, etc.)
• Interface de communication :
  • Port RS485 (via module externe XJ485-CX) compatible ModBUS-RTU pour la supervision
  • Port HOT KEY pour la programmation rapide des paramètres

Contenu de l'Emballage :

• 1 x Régulateur DIXELL XR30CX - 5N0C1 (220V)
• Sonde non incluse (compatible NTC/PTC à commander séparément en fonction de l’application)

Applications :

• Chambres froides positives pour la conservation de produits frais
• Vitrines réfrigérées pour les commerces alimentaires
• Comptoirs frigorifiques pour la restauration
• Réfrigération commerciale à température normale

Avantages du Produit :

• Polyvalence : 2 sorties relais configurables pour une flexibilité maximale
• Puissance de coupure élevée : Contact relais de 20A, évitant l’ajout d’un relais externe pour des charges importantes
• Programmation rapide : Via Hot Key pour une configuration simplifiée
• Flexibilité : Compatible avec les sondes NTC et PTC
• Communication : Intégration facile dans des systèmes de supervision ModBUS-RTU
• Interface intuitive : Navigation simple grâce à des menus clairs et des boutons de contrôle ergonomiques

Précautions d’Utilisation :

• Sécurité : Toujours couper l’alimentation avant toute manipulation
• Stockage : Conserver dans un endroit sec, à des températures comprises entre -25°C et +60°C
• Installation : Vérifier que les bornes sont correctement connectées pour éviter tout risque de court-circuit

Conseil du Pro :

Le DIXELL XR30CX est un régulateur apprécié des frigoristes pour sa robustesse et sa facilité d’utilisation. Son relais de 20A pour le compresseur est un atout majeur, permettant de gérer des équipements sans relais externe supplémentaire. Le second relais de 8A offre une flexibilité pour le contrôle des accessoires (ventilation, lumière, alarmes). Lors de l'installation, il est recommandé de bien configurer les paramètres pour adapter le régulateur à l’application spécifique.

Résumé des Points Clés :

• Régulateur de température pour froid positif
• Alimentation 220V AC avec relais 20A pour le compresseur et relais 8A configurable
• Compatible ModBUS-RTU via module XJ485-CX
• Configuration rapide grâce au port Hot Key
• Fiable, robuste et simple à utiliser

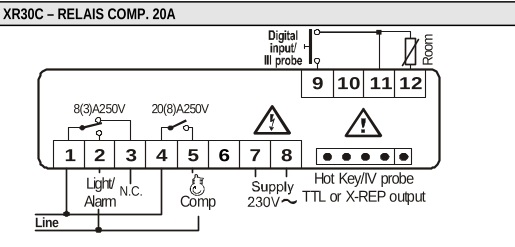

Schéma Électrique :

Dimensions :

• Hauteur x Largeur x Profondeur : 32 x 74 x 60 mm
• Découpe pour encastrement : 71 x 29 mm

Montage :
