DIXELL - Régulateur de Température XR20CX 5N0C1 Réf 5127

Photos du produit
Sur demande : nous contacter
Disponibilité et vente sur : www.distrifreeze.com
Documents à télécharger

DIXELL - Régulateur de Température XR20CX - 220V - 1 Contact 20A


Application : Froid Positif - Fonctionnement en Mode Froid


Le DIXELL XR20CX - 5N0C1 est un régulateur électronique à microprocesseur conçu pour les applications de réfrigération à température positive. Il est particulièrement adapté à la gestion des chambres froides, vitrines réfrigérées, comptoirs frigorifiques et autres équipements de conservation des produits frais. Grâce à son cycle de dégivrage par arrêt du compresseur, il offre un contrôle précis de la température, optimisant ainsi la performance énergétique des installations.



Caractéristiques Techniques :

  • Marque : DIXELL
  • Référence : XR20CX - 5N0C1
  • Code interne : 5127
  • Alimentation : 220 V AC - 50/60 Hz
  • Consommation : 3 VA max
  • Conditions de fonctionnement : -5°C à +55°C
  • Plage de mesure : -55°C à +150°C
  • Résolution de l'affichage : 0,1°C
  • Indice de protection (IP) : IP65 (protection contre la poussière et les projections d'eau)
  • Boîtier : ABS robuste, conçu pour des environnements industriels
  • Montage : Encastrable (découpe panneau 71 x 29 mm)

Fonctions et Connectivité :

  • Nombre de contacts : 1 relais 20A pour le contrôle direct du compresseur
  • Entrées sondes :
    • 2 entrées pour sondes NTC ou PTC
  • Entrée digitale configurable :
    • Peut être utilisée comme troisième sonde de température
    • Détection de porte ouverte, alarme de sécurité, etc.
  • Interface de communication :
    • Port RS485 (via module externe XJ485-CX) compatible ModBUS-RTU pour la supervision
    • Port HOT KEY pour la programmation rapide des paramètres
  • Buzzer intégré : Non
  • Affichage à LED clair et lumineux pour une lecture facilitée des températures

Contenu de l'Emballage :

  • 1 x Régulateur DIXELL XR20CX - 5N0C1 (220V)
  • Sonde non incluse (à commander séparément en fonction de l’application)

Applications :

  • Chambres froides positives pour la conservation de produits frais
  • Vitrines réfrigérées pour les commerces alimentaires
  • Comptoirs frigorifiques pour la restauration
  • Réfrigération commerciale à température normale

Avantages du Produit :

  • Puissance de coupure élevée : Contact relais de 20A, évitant l'ajout d’un relais externe pour des charges importantes
  • Programmation rapide : Via Hot Key pour une configuration simplifiée
  • Flexibilité : Compatible avec les sondes NTC et PTC
  • Communication : Intégration facile dans des systèmes de supervision ModBUS-RTU
  • Interface intuitive : Navigation simple grâce à des menus clairs et des boutons de contrôle ergonomiques

Précautions d’Utilisation :

  • Sécurité : Toujours couper l’alimentation avant toute manipulation
  • Stockage : Conserver dans un endroit sec, à des températures comprises entre -25°C et +60°C
  • Installation : Vérifier que les bornes sont correctement connectées pour éviter tout risque de court-circuit

Conseil du Pro :


Le DIXELL XR20CX est un régulateur très apprécié des professionnels pour sa fiabilité et sa simplicité d’installation. Son relais de 20A est un véritable atout, permettant de contrôler directement des compresseurs de puissance modérée sans relais intermédiaire. Lors de l'installation, il est recommandé de bien vérifier les connexions électriques et de configurer les paramètres selon les spécifications de votre application pour garantir des performances optimales.



Résumé des Points Clés :

  • Régulateur de température pour froid positif
  • Alimentation 220V avec relais 20A pour le compresseur
  • Compatible ModBUS-RTU via module XJ485-CX
  • Configuration rapide grâce au port Hot Key
  • Fiable, robuste et simple à utiliser

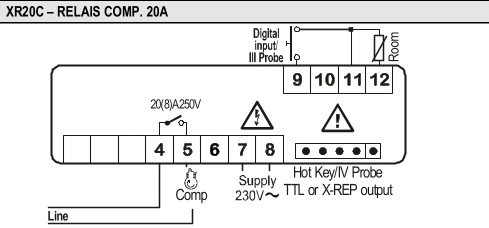

Schéma Électrique :

XR20CX 220V schéma

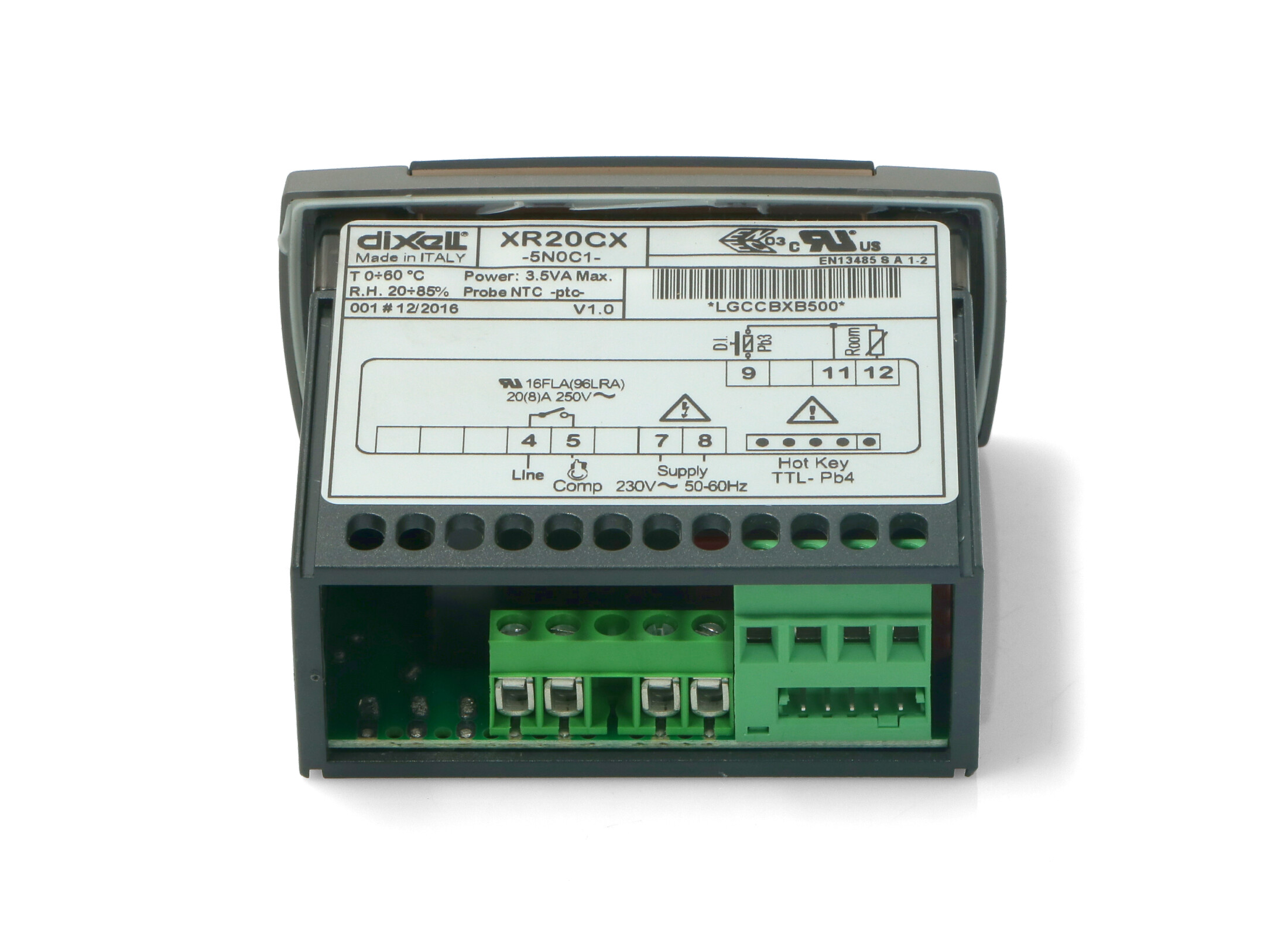

Vue complémentaire :


XR20CX 220V SCHEMA


Dimensions :

  • Hauteur x Largeur x Profondeur : 32 x 74 x 60 mm
  • Découpe pour encastrement : 71 x 29 mm


 IC plus 902      Face avant régulateur Dixel



Montage :


ID NEXT MONTAGE
